Сверлильный станок бьёт отверстие: как проверить патрон, сверло и настройку до замены узла

Сначала отделите системную причину от случайной: просверлите 3–5 отверстий подряд на одной заготовке и настройке. Если увод повторяется в одном направлении — ищите биение в патроне, сверле или посадке. Если смещение хаотичное, начинайте с крепления заготовки, подачи и режимов.

Убедитесь, что биение повторяется

Разовый увод ничего не доказывает: сверло могло «поймать» край, стружка попала под кулачок, заготовка сдвинулась. Воспроизведите дефект на управляемых условиях: одна заготовка, одно сверло, одинаковая подача и обороты.

Просверлите несколько отверстий и отметьте направление смещения каждого. Повторяемое смещение в одну сторону указывает на геометрию оснастки — сверло, патрон, посадка. Хаотичный разброс чаще связан с креплением заготовки, неравномерной подачей или косой поверхностью.

Результат шага: вы знаете, системный это дефект или случайный. Измерять биение имеет смысл только при повторяющемся уводе.

Проверьте посадку сверла в патроне

Самая частая устранимая причина — сверло село несоосно. Стружка, забоины или износ на хвостовике не дают встать по оси, и даже исправный патрон выдаёт биение.

• Выньте сверло, протрите хвостовик и кулачки; загрязнения снимите растворителем и дайте высохнуть.
• Осмотрите хвостовик на забоины, налипшую стружку и следы износа.
• Вставьте сверло до упора и затяните все кулачки равномерно.
• Покачайте сверло рукой при выключенном станке: заметный люфт недопустим.

Если после очистки и равномерной затяжки биение уменьшилось, причина была в посадке. Если нет — переходите к измерению индикатором.

Измерьте радиальное биение патрона

Радиальное биение — разница между максимальным и минимальным отклонением поверхности от оси вращения при повороте шпинделя. Индикатор часового типа со стойкой показывает её напрямую и отделяет погрешность патрона от погрешности сверла.

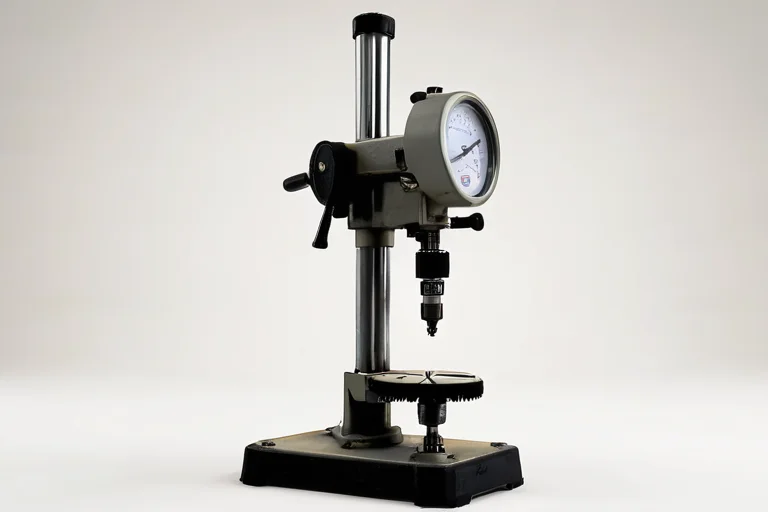

Закрепите индикатор на столе так, чтобы щуп касался наружной поверхности патрона или оправки перпендикулярно оси. Медленно поверните шпиндель рукой и запишите максимальное и минимальное показания. Разница и есть радиальное биение.

Сравните результат с допуском из инструкции конкретного станка — универсального числа нет. Если биение патрона превышает допуск, проверьте посадку патрона на конусе шпинделя: загрязнение и забоины дают перекос. Если биение в норме, причина дальше — в сверле или заточке.

Проверьте биение самого сверла

Не меняя установки индикатора, подведите щуп к цилиндрической части сверла — не к режущим кромкам — как можно ближе к патрону. Поверните шпиндель и измерьте разницу. Затем повторите у вершины.

Если биение растёт к вершине, сверло изогнуто или заточено с перекосом. Если биение примерно одинаково по всей длине, причина в патроне или посадке. Замер отделяет дефект инструмента от дефекта узла без разборки станка.

Оцените заточку и настройку станка

Несимметричные режущие кромки уводят сверло в сторону, хотя патрон исправен. Осмотрите сверло лупой: обе кромки должны иметь одинаковую длину и симметричный угол при вершине. Несимметричное сверло переточите или замените и повторите пробное сверление.

Затем проверьте станок: покачайте шпиндель рукой при выключенном питании — люфт недопустим; проверьте перпендикулярность стола к оси шпинделя по инструкции; убедитесь, что заготовка не смещается при подаче. Перекос стола и слабое крепление дают увод, который легко принять за биение патрона.

Разборку электрооборудования станка и проверку цепей питания выполняет квалифицированный специалист по документации конкретной модели.

Порядок проверок: повторяемость → посадка → биение патрона → биение сверла → заточка и настройка. Он останавливает замену узла там, где хватает очистки, равномерной затяжки или переточки. Если биение патрона выходит за допуск и не устраняется очисткой конуса, решение о ремонте принимайте по документации производителя.
