Промышленная вытяжка: как составить исходные данные для проектировщика
Проектировщику нужен не «расход на помещение», а пообъектный перечень: что удаляется, откуда, в каком режиме и при каких свойствах воздуха. Начните с таблицы источников выделений — единица оборудования, точка выделения, тип укрытия, температура и влага. Затем добавьте режимы работы и ограничения площадки.
Что проектировщик считает по вашим данным
Расход вытяжки складывается из местных отсосов у каждого источника и общеобменной вентиляции. Площадь помещения почти ничего не говорит о нагрузке: две открытые ванны в цехе 200 м² дадут больше вытяжки, чем десять закрытых кожухами аппаратов. Поэтому проектировщик смотрит на перечень точек, а не на квадратные метры.
От типа укрытия зависит и расход, и потери давления: закрытый кожух с минимальной щелью требует меньшего расхода, чем открытый зонт, но создаёт большее сопротивление. Если укрытие не указано, проектировщик выберет его сам — получите либо завышенную систему, либо отсос, не удерживающий выделения.
Третий вход — режимы. Фраза «работают все станки» заложит полную одновременность и запас, система окажется дороже, а вентилятор будет работать вхолостую.
Перечень источников выделений и точек удаления
Составьте список по единицам оборудования. Для каждой запишите конкретную точку: загрузка, разгрузка, открытая поверхность ванны, место пайки, выход детали из печи. Одна единица может давать несколько точек — это несколько строк, а не одна общая.
Укажите тип выделения (пыль, пар, газ, аэрозоль), температуру и наличие капельной влаги. Для ванны важна рабочая температура раствора и пики при загрузке холодных деталей, для пайки — аэрозоль флюса. Эти данные определяют материал воздуховодов, тип фильтра и исполнение вентилятора.
Отметьте тип укрытия: закрытый кожух, зонт, бортовой отсос, открытая точка. Если паспортных данных по концентрации нет, так и запишите — «требуется замер или запрос поставщику». Проектировщик заложит замер, а не придумает цифру.
- Единица оборудования и её расположение на плане с привязкой к стенам и колоннам
- Точка выделения: загрузка, разгрузка, открытая поверхность, место обработки
- Тип выделения: пыль, пар, газ, аэрозоль, смесь
- Рабочая температура и пики, наличие капельной влаги
- Тип укрытия: кожух, зонт, бортовой отсос, открытая точка
- Паспортные данные по выделениям или пометка «нужен замер»
Режимы работы и одновременность
Опишите сменность, время непрерывной работы и паузы. Для каждой единицы укажите, сколько часов в смену она реально работает и когда бывают пики: линия травления может работать непрерывно, а обезжиривание — дважды в смену по сорок минут.
Отметьте, какое оборудование работает одновременно, а какое по очереди. Если два поста из трёх работают всегда, а третий периодически, расход считают на два поста плюс разумный резерв, а не на три с запасом.
Отдельный пункт — блокировка: если вытяжка должна включаться вместе с оборудованием и не давать запустить его без отсоса, формулируйте прямо: «пуск установки разрешён только при работающем вентиляторе».
Участок пайки: три рабочих места, два паяльника работают одновременно всю смену, третий — периодически. Если указать «три поста», проектировщик посчитает отсосы на три места с полным расходом. Если указать «два одновременно, третий периодически», расход и мощность вентилятора будут ближе к реальной нагрузке — разница заметна уже при выборе вентилятора и воздуховодов.
Свойства удаляемого воздуха
Для каждого потока укажите рабочую температуру и пики: от этого зависит материал воздуховода и вентилятор. Влагу отмечайте отдельно: капельная влага требует уклона и дренажа, туман — иного решения, чем сухая пыль.
Химический состав берите из паспортов веществ и технологических карт. Горючие компоненты меняют требования к взрывозащите вентилятора и электрооборудования — такую информацию нельзя опускать. Если точных данных по концентрации нет, укажите, что нужен анализ или замер, и не подставляйте предположительные числа.
Пыль описывайте по происхождению и дисперсности: металлическая стружка, абразивная пыль и сажа ведут себя в фильтрах по-разному. Этот признак нужен для выбора ступени очистки и типа фильтра.
Ограничения площадки и требования к воздуху

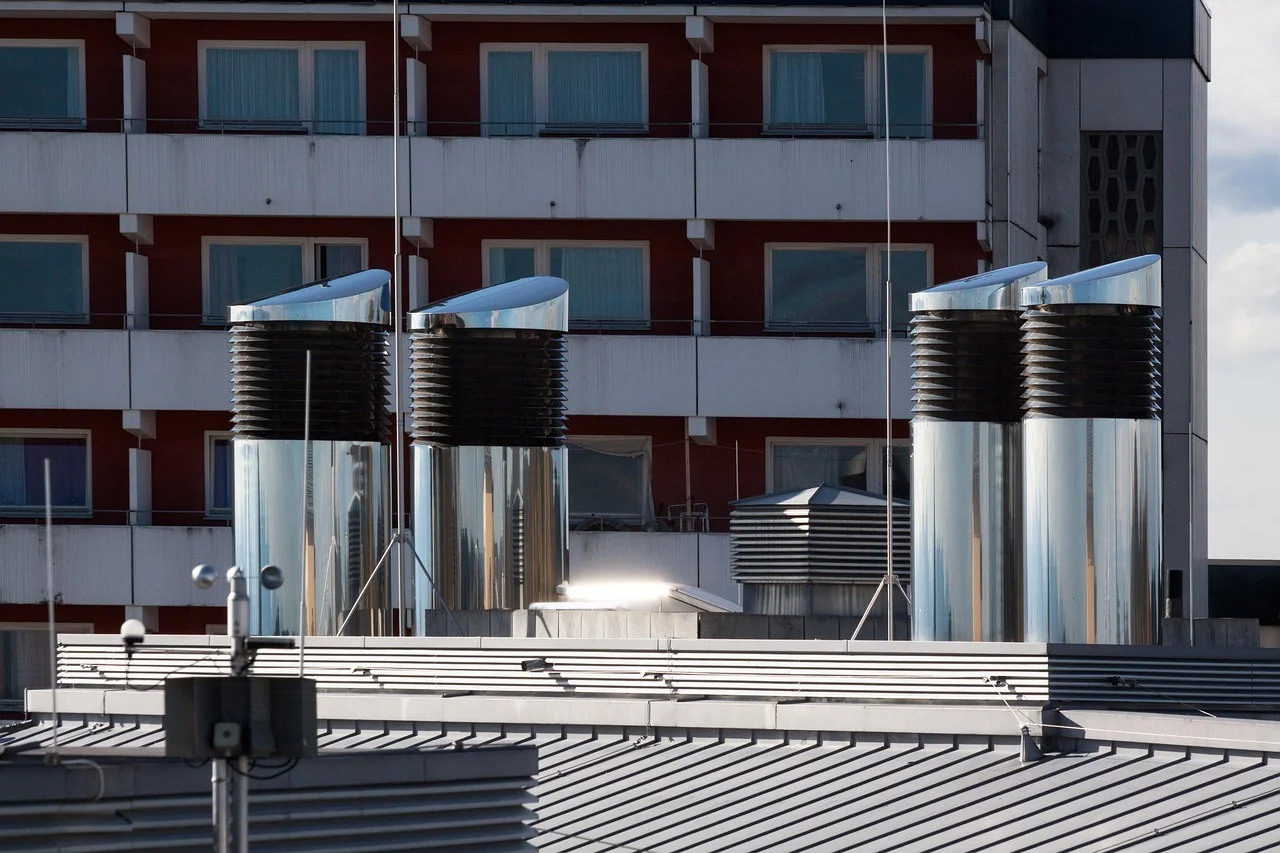

На плане отметьте доступные трассы воздуховодов, минимальные расстояния до стен и оборудования, места прохода через перекрытия. Укажите, где можно разместить вентилятор, фильтры и точку выброса — с привязкой к фасаду или кровле.
Зафиксируйте допустимые нагрузки на конструкции и требования к шуму и вибрации: если вентилятор нельзя ставить на перекрытие, проектировщик должен узнать это до расчёта.
Требования к воздуху сформулируйте по документации для ваших веществ: предельно допустимая концентрация в рабочей зоне и допустимый выброс в атмосферу. Если нормативов нет, запишите, что нужен расчёт или согласование. Не заменяйте данные словами «очистить до нормы» — нужен ориентир для выбора фильтра.
Проверьте комплект: план, перечень точек, режимы, свойства воздуха и ограничения. Если по любой точке нет ответа на вопрос «что, откуда, сколько, в каком режиме и при каких свойствах», комплект неполный — закройте пробел замером или запросом поставщику, иначе проектировщик заложит запас, который придётся оплачивать при монтаже и эксплуатации.
